配管劣化診断調査

配管を切らずに内部を診断。
X線や超音波、ビデオスコープなど、
新鋭設備による非破壊検査で劣化診断。

予備調査

使用者様・管理者様からのヒアリングと管理記録の分析などから劣化状況を把握します。

系統図・平面図から設備状況を把握し現地調査を行います。

本調査に向けての調査方法や箇所ならびに実施スケジュールを提案し
協力依頼事項を確認し、本調査の見積書を作成します。

先に作成した調査計画書に基づき、外観目視により主要設備を現地調査します。

調査計画書に基づき、非破壊検査機器（超音波肉厚測定やX線透過撮影調査など）
による主要設備の現状調査を行います。

※ 状況により抜管サンプリングなどの破壊調査を加える事もあります。

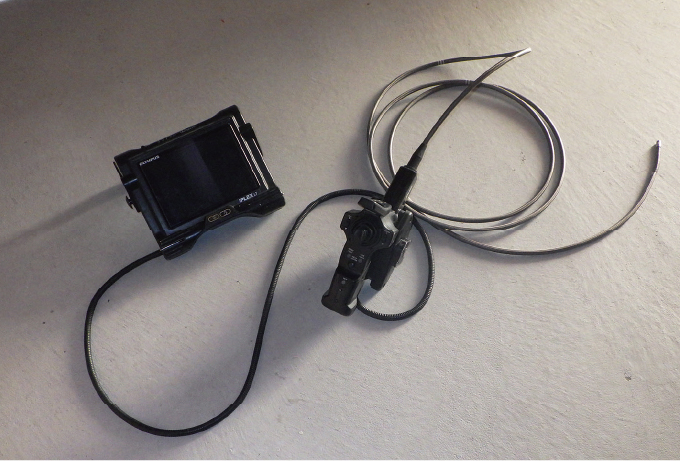

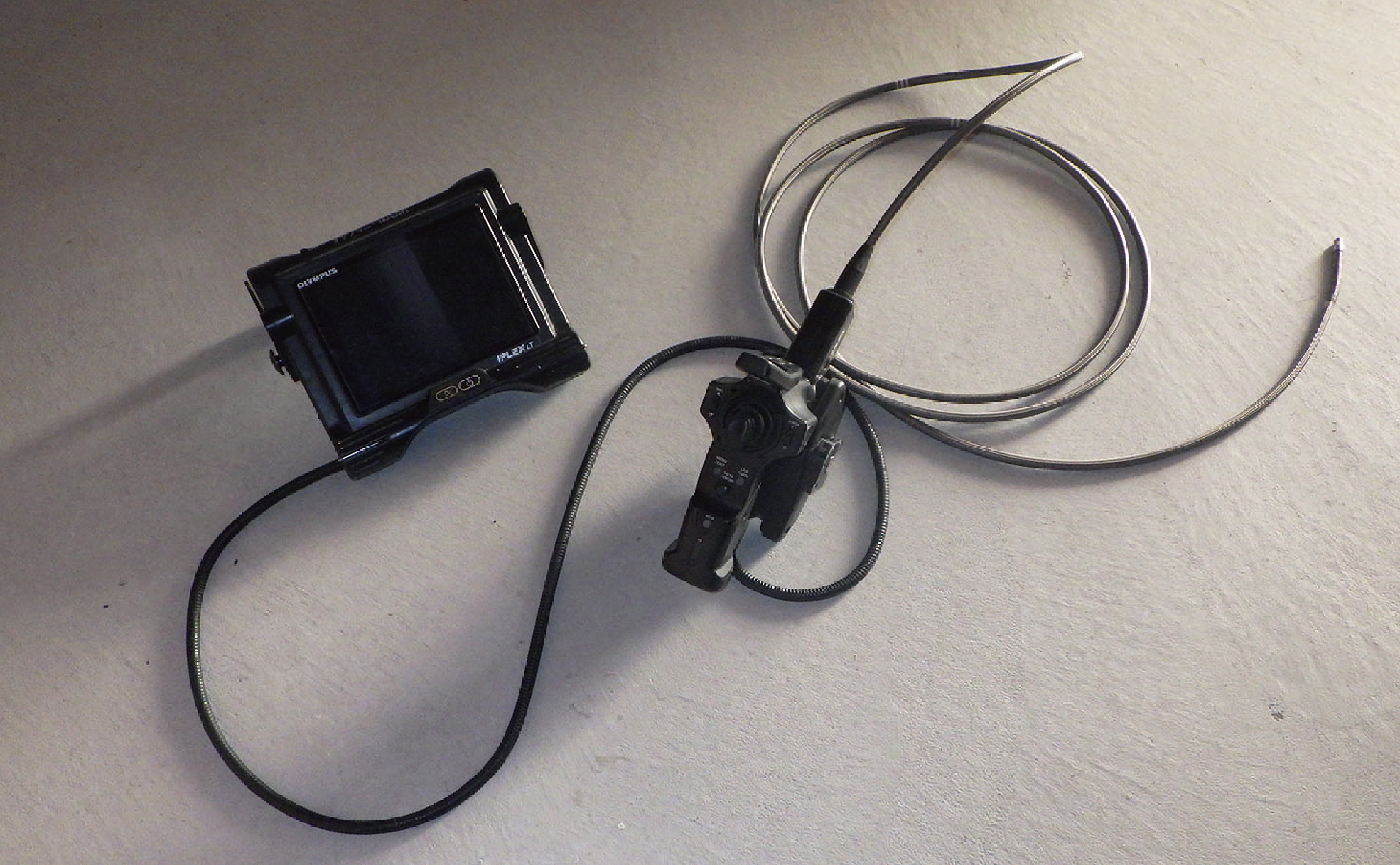

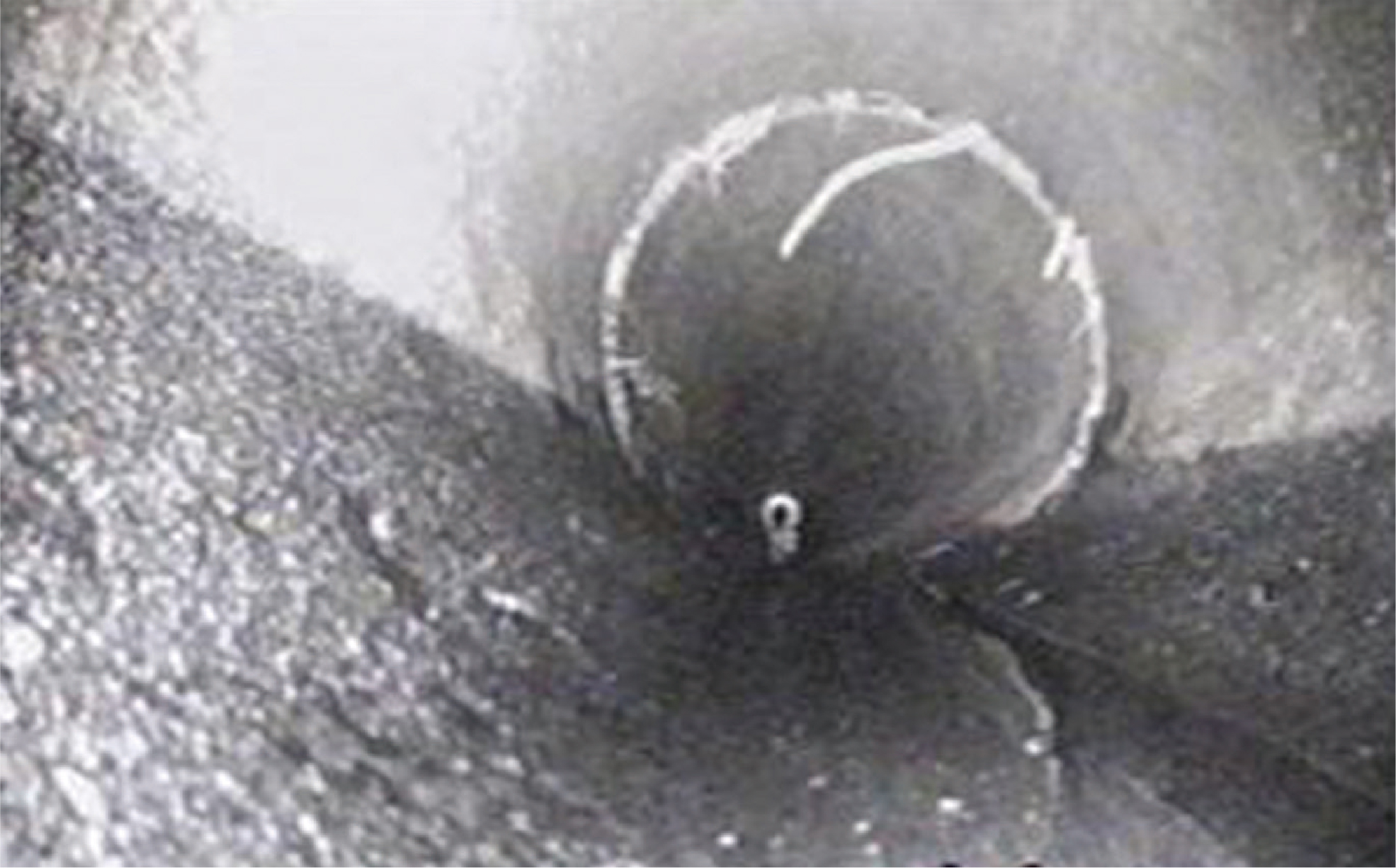

ビデオスコープ内視調査

特徴	配管内部を直接内視できます。
長所	給水カランを取り外し、最小口径13mmの配管の観察ができます。
短所	挿入距離は3m程度までです。断水および開口部が必要です。
適用	給水管･給湯管･排水管･冷温水管･各種配管（口径13mm～80mm）

CCDカメラ内視調査

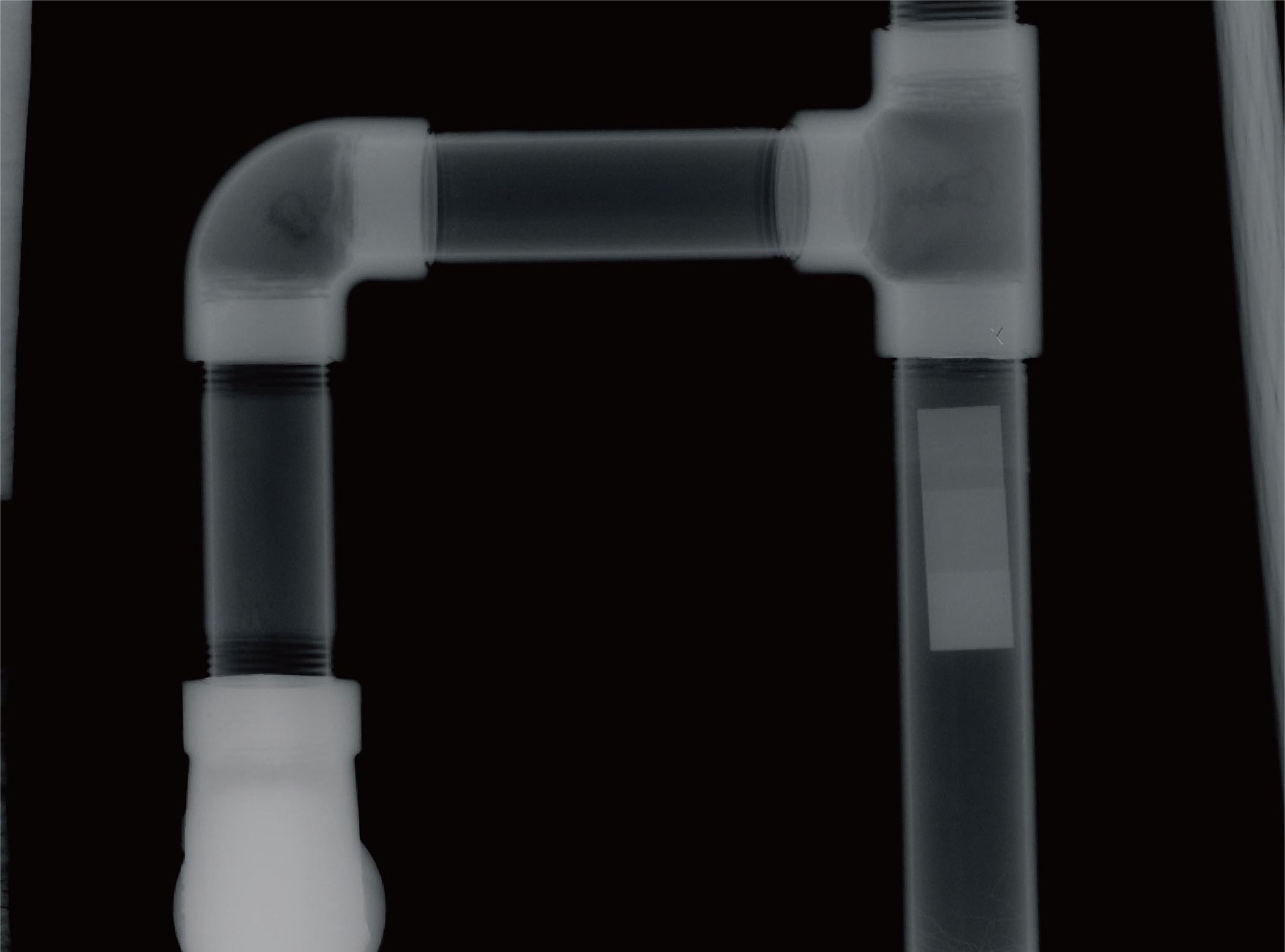

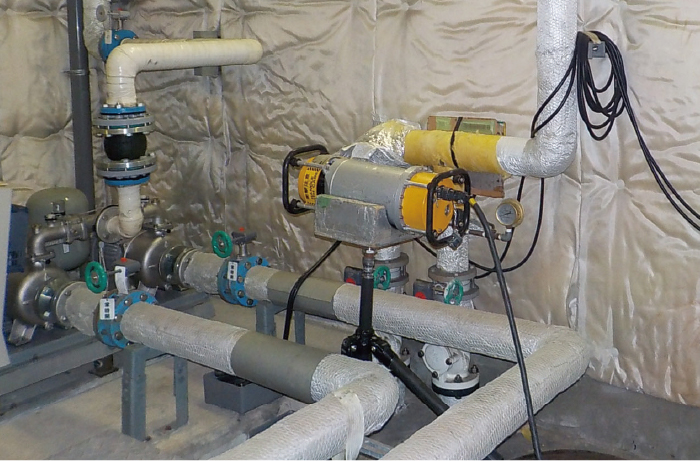

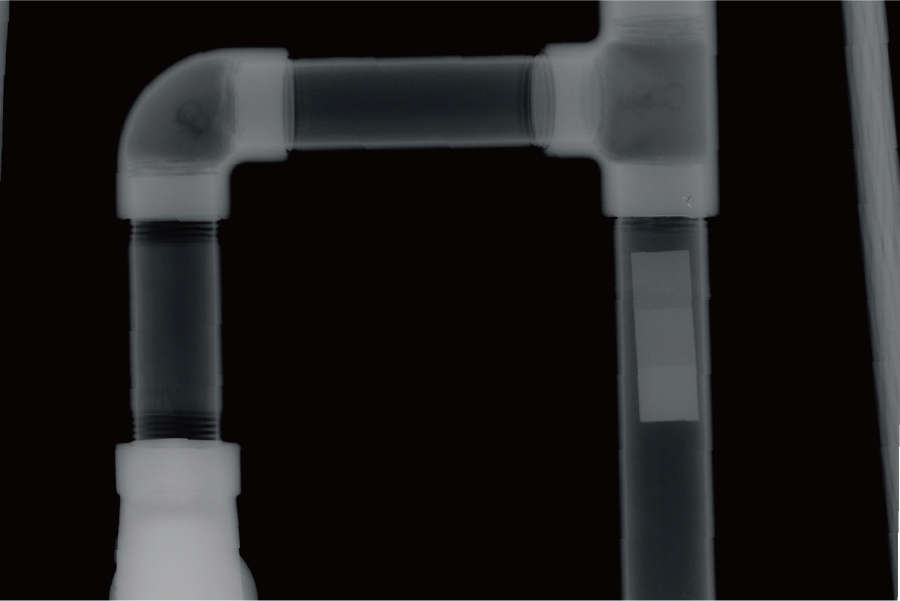

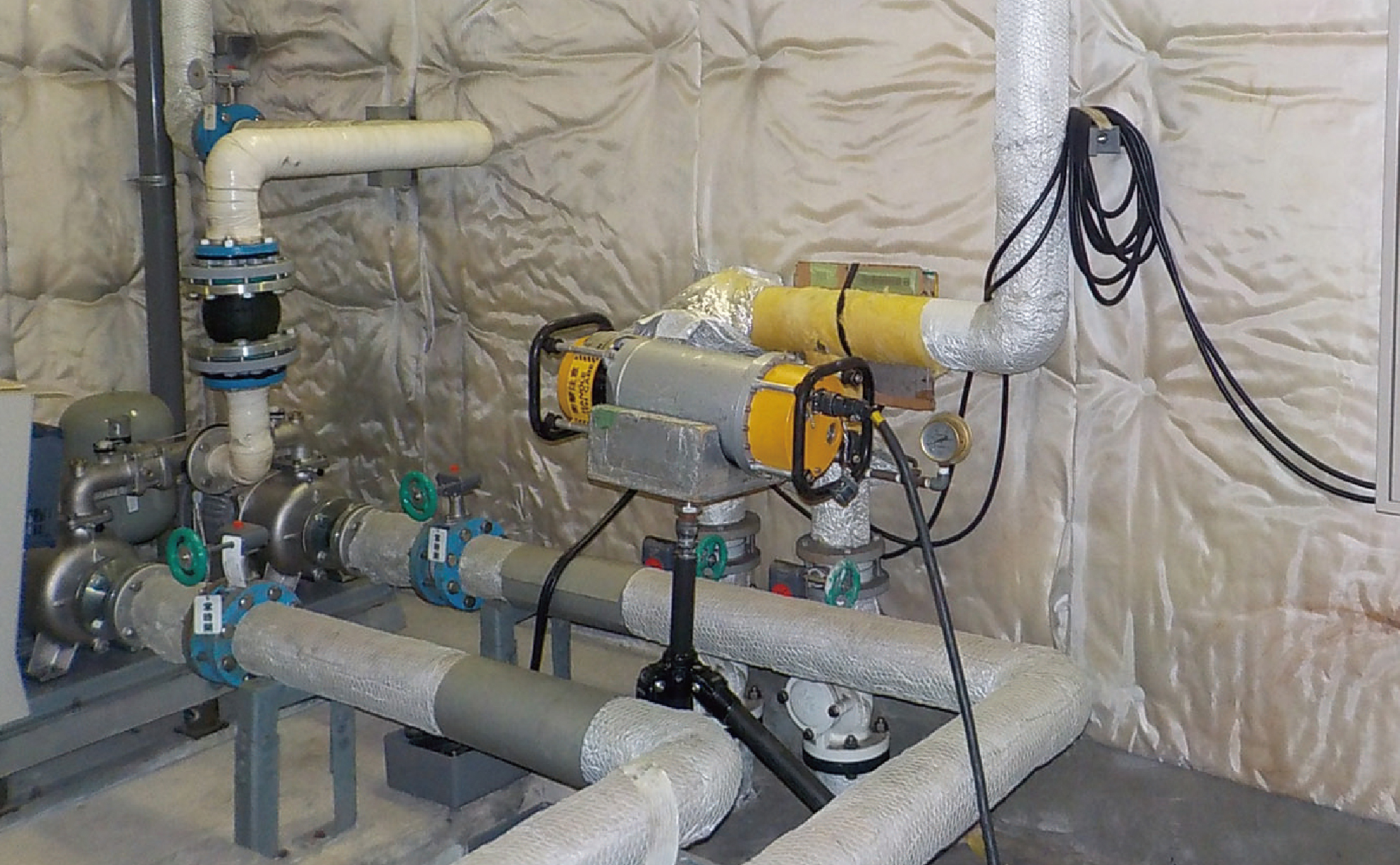

X線透過撮影調査

特徴	外面より配管内透過写真を撮り、減肉状況、錆瘤、閉塞状況を解析できます。
長所	使用状況で測定可能です。断水不要です。
短所	機材設置スペースが必要です。放射線を出すため待避が必要です。
適用	各種配管（口径150mmまで） ※直前部

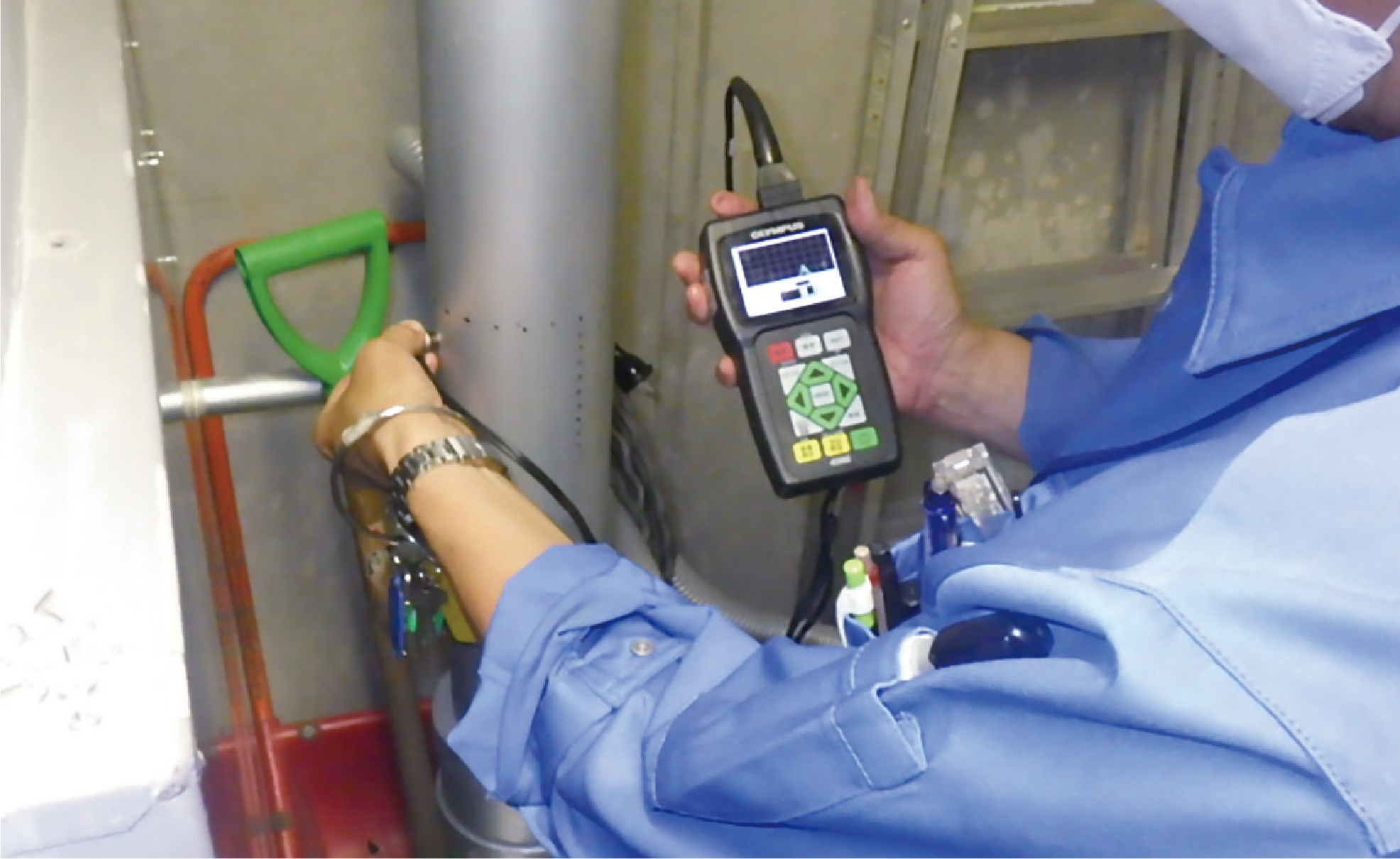

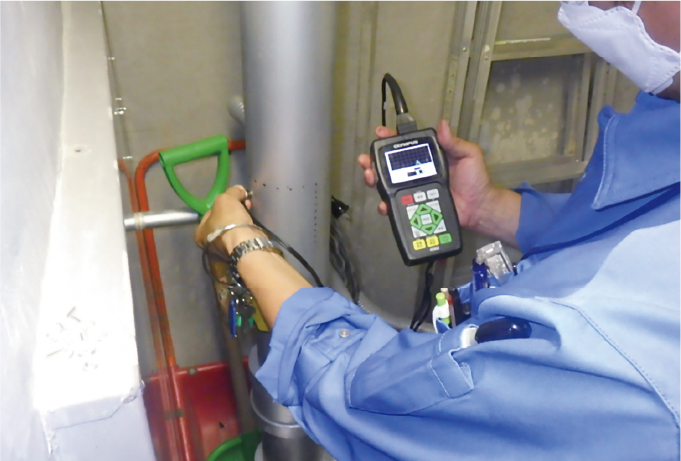

超音波肉厚測定調査

特徴	外面より配管内の減肉状況を数値データとして取得できます。
長所	使用状況で測定が可能です。数値データから管寿命の算出ができます。
短所	保温材及び塗装の除去が必要です。
適用	鋼管 (排水管、消火配管、プラント配管)

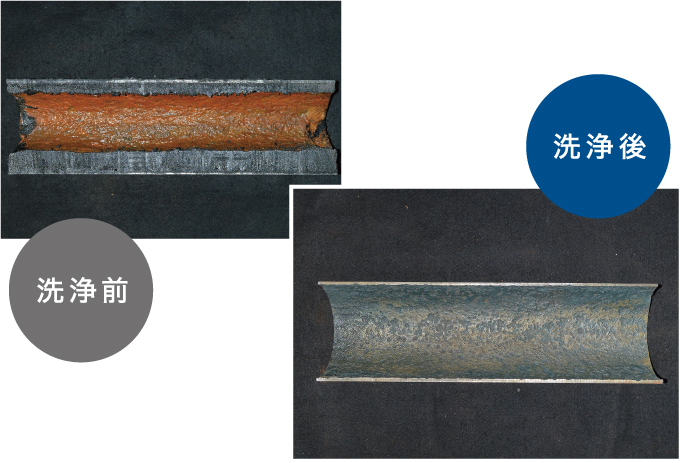

サンプリング調査

特徴	配管を切り取り半割し状況を観察します。錆瘤を除去して減肉値を測定します。
長所	劣化状況が一目で誰が見ても明確に分かります。
短所	切断・復旧が必要で手間がかかります。断水も伴います。
適用	各種配管

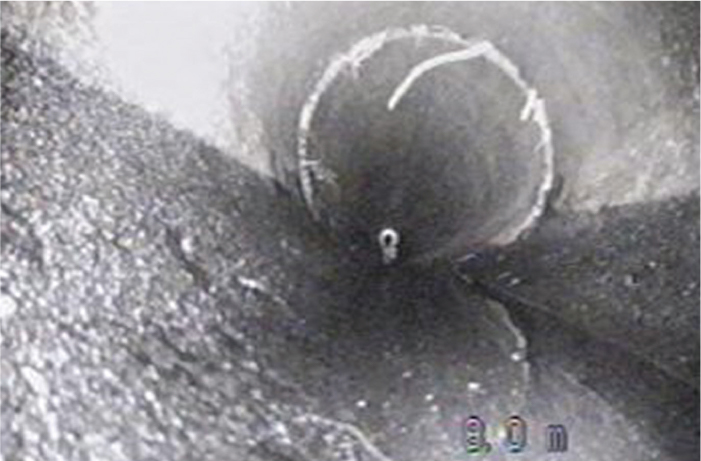

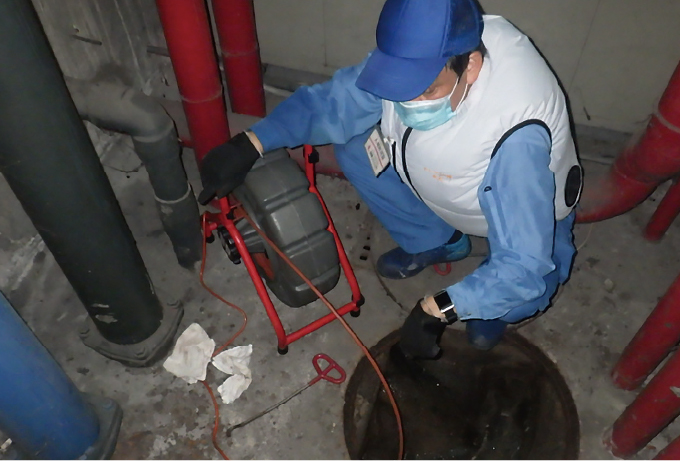

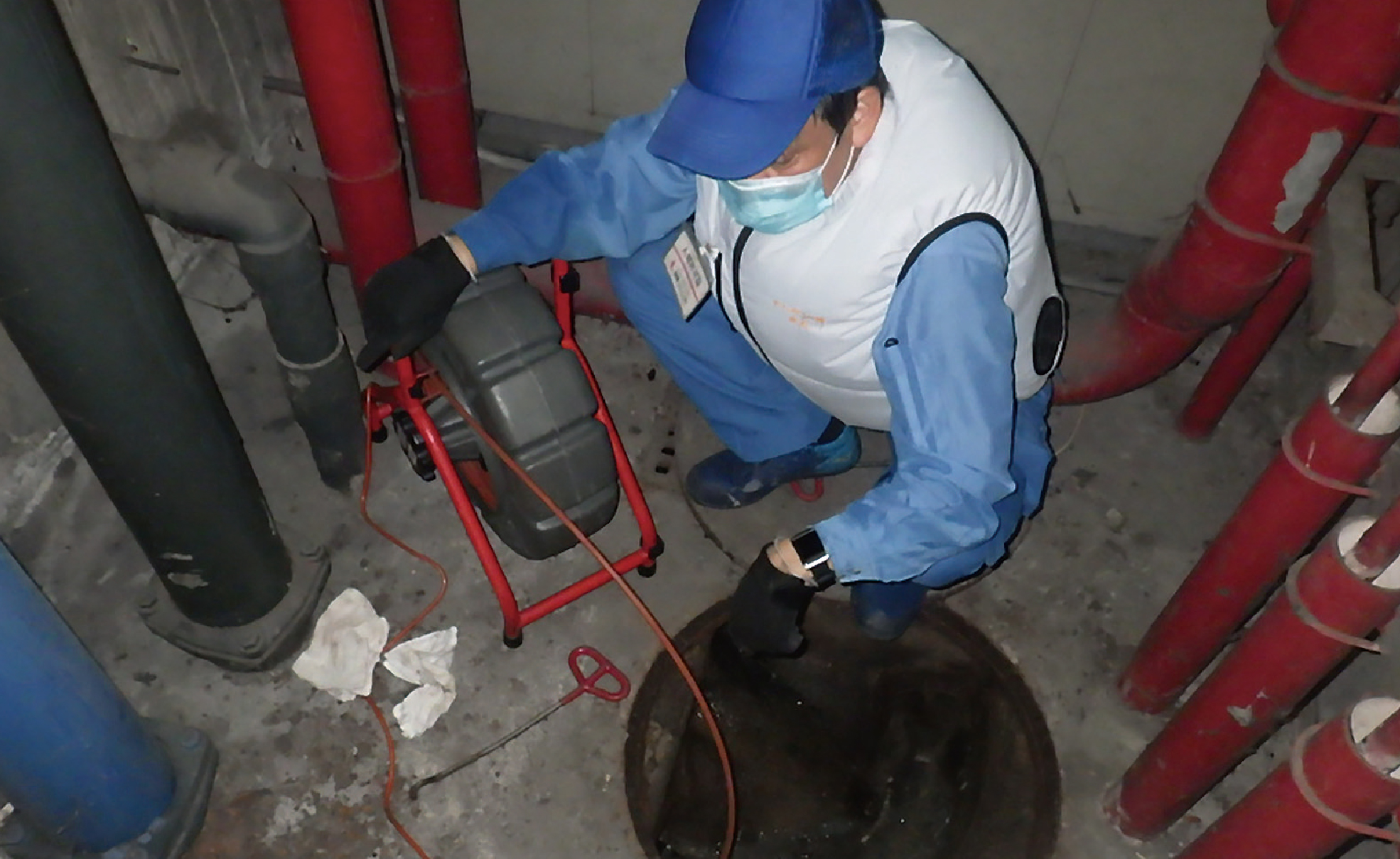

自走式テレビカメラ内視調査
